采用简单的图形界面,操作灵活,无需预先定义测量目标和顺序,用鼠标点击图标即可进行测量。
是一种理想的研发与现场分析工具,它能够简单快速地对运动系统进行即时分析、评估及特征描述,例如,线性测量、加速度、速度、在目标位置的过冲和稳定时间、以及共振和减振。

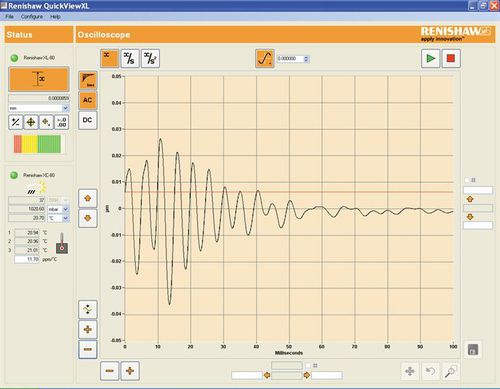

以示波器的方式实时显示数据采集
数据采集率达50 kHz
两种数据比较模式:持续数据“流”模式和触发模式
触发模式可对需被采集和分析的特定数据进行快速采集
数据可方便地以CSV格式输出(可输出到电子数据表或Mathcad中),用于脱机分析
易于使用的频率测量工具
线性、角度或直线度测量选项
距离、速度和加速度显示界面选项
平移和放大功能可对再次出现的误差源进行详细分析
使用RSU10 USB接口可使测量数据与LaserXL和QuickViewXL软件包兼容。对于需要查看和分析实时动态测量数据的用户来说,这无疑是一套理想的解决方案。
利用图形化界面(几乎没有文字)和一个用于设定、系统状态和数据观测的屏幕,“示波器”功能能够非常直观地显示被采集的数据(或数据“流”)。利用单独的状态栏,可迅速观测XL-80、环境及测量状态和报警信息。
多年来,电子工程师一直依赖于示波器来分析电压或电流的变化情况。如今,雷尼绍的全新QuickViewXL™软件为机械工程师提供了类似功能,使他们能够通过位移、速度或加速度显示对线性、角度或直线度的微小变化进行分析。
通常只有专业设备才能够精确界定这些特性。这极大扩展了XL-80激光系统的功能,使其成为机床状况监控程序中的重要工具。
非常适合那些需要进行精确、灵活的分析和测量的应用场合。它对于运动系统制造商(和机器集成商)、以及从事运动系统具体分析工作的实验室和学术机构尤为适用。事实上,在任何需要进行实时数据分析的场合,QuickViewXL™都是功能强大的工具。例如,伺服旋转和其他“假设”型研究。
