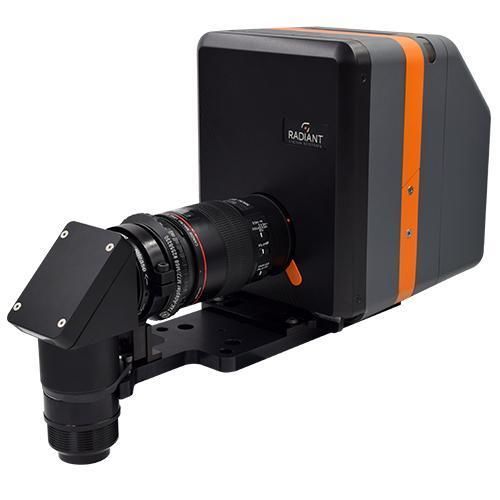

高解析度摄像机物镜 XRE 35

概述
XRE 35 镜头是一款用于近眼显示的测试解决方案，具有电子对焦功能。其专利待审的光学设计用于测量集成在虚拟现实（VR）、混合现实（MR）和增强现实（AR）头显中的近眼显示，通过模拟人眼的尺寸、位置和视场来实现测量。该镜头支持折叠（“潜望镜”）和非折叠配置，当集成两个系统时可用于单眼或双眼（立体）测量。

主要功能

• 复现 XR 头显中人眼的位置
• 可由软件控制的电子对焦（内部对焦机构；对焦时机身长度不变化）
• 折叠（“潜望镜”）和非折叠配置以适配不同头显结构
• 视场可达 ±35°（总计 70°）
• 支持通过对焦的自动化 MTF 分析（通过软件迭代多种对焦设置）

灵活配置
XRE 35 镜头可与成像照度计（光度学）或成像色度计（色度学）配对，并支持多种分辨率选项以在 70° FOV 下提供所需的像素/度。折叠配置便于在眼距受限或佩戴设备的头显中进行测量，并可允许安装两套 XRE 35 系统以同时进行左、右眼测量。

测量与软件集成
XRE 35 镜头通过定制安装支架连接到 Radiant ProMetric 成像照度计或色度计，形成紧凑的相机/镜头解决方案。该镜头由 Radiant 的 TrueTest™ 软件和 TT-ARVR™ 软件模块支持，用于自动化 AR/VR 显示测试（亮度、色度、对比度、均匀性、mura/瑕疵检测、像素/线缺陷、MTF、畸变、焦点均匀性等）。

资源
本产品提供规格表（产品规格 PDF），详见产品文档。

特性 / 技术规格

• 主要应用：头显中近眼显示（NED）的光与色测量
• 有效孔径（入射瞳）：3.3 mm
• 对焦：电子（可由软件控制的内部对焦）
• 对焦距离：从镜头前端起测量，范围 0.5 m 至无限远
• 最小瞳距（IPD）：63 mm
• 可选折叠镜的折叠长度：173 mm
• 亮度 - 最小：0.01 cd/m2
• 亮度 - 最大：10,000 cd/m2（Y 系列相机）；1,000,000 cd/m2（I 系列相机）— 短曝光时的最大值
• 测量功能：亮度、辐射亮度（Radiance）、CIE 色度坐标、相关色温（CCT）
• 支持单位：cd/m²（nit）、W/sr/m²、foot‑lambert、CIE (x, y) 与 (u', v')、开尔文（CCT）
• 配套相机选项：ProMetric Y61；ProMetric I61 / I61‑SC
• 近似视场（水平）：±35°
• 近似视场（垂直）：±35°
• 分辨率：约 0.012°/传感器像素（取决于相机/分辨率选项）
• 系统分辨率选项：29 MP、45 MP、61 MP（依相机而定）
• 镜头配置选项：折叠（“Periscope”）或非折叠
• 附加方案：标准单镜头方案或双眼方案（两个集成的 XRE 系统）
• 系统建议：高分辨率 ProMetric 成像照度计或色度计（最高 61 MP）、TT-ARVR™ 软件模块、Windows 10（64 位）、16–32 GB RAM；其他系统要求视相机而异
