缩放显微镜物镜
用于屏幕高解析度

缩放显微镜物镜
缩放显微镜物镜
缩放显微镜物镜
缩放显微镜物镜
缩放显微镜物镜
缩放显微镜物镜
缩放显微镜物镜
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
缩放
其他特性
用于屏幕, 高解析度

产品介绍

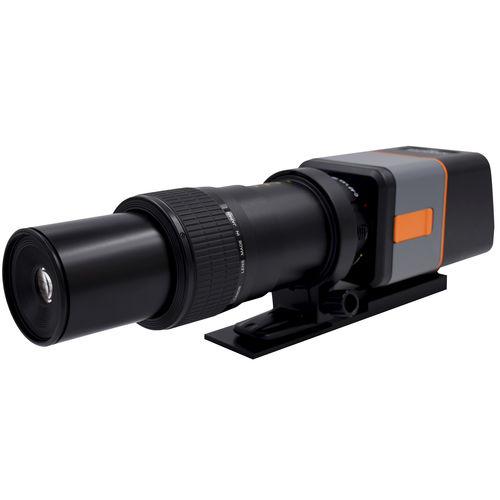

瑞淀光学系统的显微镜头可对极小的组件和特征(例如单个LED,显示像素和子像素)进行高分辨率成像。镜头直接连接到ProMetric®成像色度计或光度计,可提供多种分辨率以满足特定的应用需求。这款显微镜头与瑞淀ProMetric或TrueTest™软件配合使用,可提供紧凑高效的光度测量解决方案,用于管控显示器和其他设备的视觉质量。 随着显示器的分辨率和像素密度不断提高,制造商们测量更小的发光元件以确保准确性的需求日益增加。OLED、LED或microLED等发射型显示器领域的情况尤其如此,在这些显示器中,每个像素都产生自己的亮度,因此不同像素之间的亮度输出可能会有所不同。这些个别变化可能导致不均匀性,而且即使在远处观看,也能看出这种不均匀性,尤其是在高亮度状态下观看显示器时。通过测量,我们可以计算出不同像素之间的输出差异,并基于计算结果进行校正。像素输出的这种校准产生具有完全均匀外观的显示器。在设计设计过程中确定的校准可用于确保在生产操作期间给定器件衬底或像素布局的精确像素输出。 如果没有超高分辨率的系统及能够进行显微测量的光学元件,要对此图片中所示的亚像素图案进行表征可能会非常具有挑战性。显微镜头可将高分辨率成像系统采集的图像放大5倍或10倍,使设计制造商能够确保准确的亚像素布局、形状和RGB色彩模式。如图所示,我们可以捕捉到极小空间区域中的微小细节,以对光区域之间具有大量间隔距离的单个元素进行适当成像。 LED(二极管光源)的物理结构比大多数其他光源都更为复杂。由于每个发射器内存在的材料、机械或电气缺陷,LED可能会产生亮度和色度缺陷。单个LED的评估对于确保LED系统的性能以及LED组合阵列的亮度和色度均匀性至关重要。 Radiant显微镜头可用于评估单个LED或LED阵列的特性,包括: LED均匀性 LED边缘对比度(均匀性下降) LED之间的串扰影响(LED阵列或面板上的一个LED给相邻LED造成的照明干扰) 分段截线图,显示LED亮度均匀性 图像
