绝对压力传感器 P400

差压Vdc微型

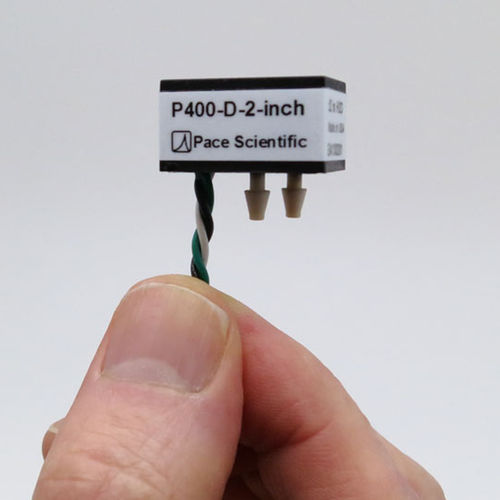

P400-D-2英寸压力传感器(±2英寸H2O) 应用包括实验室/洁净室加压、过滤器压力、风机静压。 兼容的压力介质：干燥空气和惰性气体：氮气、氦气、氖气、氩气、氪气、氙气。 压力范围低至±2英寸H2O。 微型尺寸 高精度 低功率 综合线性、滞后和重复性：-±0.25%的跨度。 决议：见下表 工作温度范围：- 气压范围：25至90°C (-13至194°F) -25至90°C (-13至194°F) ±2英寸H2O范围：-10至85°C（14至185°F）。 补偿温度范围：- 气压范围：10 至 85°C (-4 至 185°F) -10至85°C (-4至185°F) ±2英寸H2O范围。0至60°C (32至140°F) 在补偿温度范围内的总误差带 - Psi范围。1%的跨度 ±2英寸H20范围：2%的跨度。 电源电压 - 4.75 至 5.25 Vdc 电源要求： - 3.5 ma，5 Vdc（由Pace数据记录器提供）。 输出信号- 0.在5Vdc电源电压下，5～4.5Vdc。 输出与电源电压成比例关系。 布线：- 白色。步伐记录仪的E端子（电源）。 绿色。速度记录器的模拟输入（信号）。 黑色。步伐记录器的 "C "型端子(地) 爆破压力： - 见可用型号表（如下）。 重量： - 0.3盎司（8克）。0.3盎司（8克）。 物理：-环氧树脂封装的热塑料外壳，有三根扭曲的导线，18英寸长。 压力端口。 - 压力端口：端口接受3/32 "内径管（或2.4毫米内径管）。 接受 1/8" I.D. 卡套管 (或 3.2 mm I.D. 卡套管)、使用随附的适配器套件 (详情如下)。 建议的安装方法： - 使用电缆扎带或 Velcro® 绑带将压力软管固定在传感器外壳附近。 可选安装底座（见下文）。 外形尺寸：- 0.9" x 0.6" x 0.75" (23mm x 15mm x 19mm)
