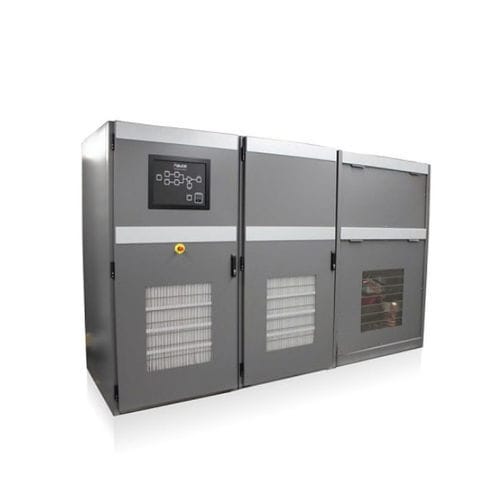

VHF发送器 NL 60

飞机

概述
Nautel的NL Series是一款紧凑的全固态LF PNT发射机平台，支持eLORAN，提供先进的脉冲与调制控制。该平台设计为可扩展功率，从数十瓦到超过1MW，同时最小化站点占用和运行复杂性。

主要特性

• 精确的软件可定义脉冲与调制控制，脉冲稳定性高。
• 采用专利待审的脉冲能量回收技术，整体效率高（典型约70%或更高）。
• 可扩展架构：从数十瓦到>1MW，支持更高脉冲率和先进调制。
• 轻量化、热插拔、冗余功率放大器，前面板可访问；活动备件提高系统可用性。
• 双以太网端口，实现系统与LRU参数、状态和告警的全面监控；在运行时支持LRU级故障诊断。
• 空间效率行业领先：通常为同类固态高功率LF PPM发射机的约三分之一。

机型 — 从数十瓦到超过1MW的可扩展性
NL Series采用经现场验证的Nautel合并技术，可将峰值功率扩展到1MW以上。低功率型号为覆盖空白提供经济解决方案，高功率配置支持高级脉冲率和调制格式。

脉冲能量回收与效率
该平台采用Class D射频放大器架构以及Nautel的专利脉冲能量回收技术，回收天线系统中通常被消耗的能量，从而实现与天线高度无关的高效率并降低冷却需求。

脉冲与调制控制
先进的DSP技术实现软件可定义的脉冲整形与调制，脉冲优化用于补偿天线阻抗变化，并支持当前及未来的调制方案实现。

冗余与可维护性
冗余的热插拔功率放大器允许在不改变脉冲形状、时序或数据的情况下继续传输。PA模块可在不使用专用工具且不断开传输的条件下更换。

弹性PNT与主权控制
在陆地网络中部署时，NL Series eLORAN发射机提供对导航与时钟的主权控制，增强抗干扰能力，并作为对卫星系统的互补共主方案。

技术规格

• 产品系列：NL Series（eLORAN / LF PNT 发射机平台）
• 发射机架构：完全固态，Class D 射频放大器构建模块
• 可扩展性：从数十瓦到 >1MW（平台支持合并技术）
• 效率：典型约70%（专利脉冲能量回收技术）
• 脉冲控制：通过先进DSP实现软件可定义的脉冲形状与调制；脉冲优化以应对天线阻抗变化
• 冗余：轻量、热插拔冗余功率放大器；提供活动备件
• 监控与控制：双以太网端口；全面监控系统与LRU参数、状态与告警；运行中支持LRU级故障诊断
• 空间效率：通常为可比固态高功率LF PPM发射机的三分之一
• 应用：eLORAN / LF PNT、弹性PNT网络、覆盖空白解决方案、高脉冲率/高级调制能力
• 文档：NL60发射机规格书可用（详细电气/机械规格请参阅产品资料）
