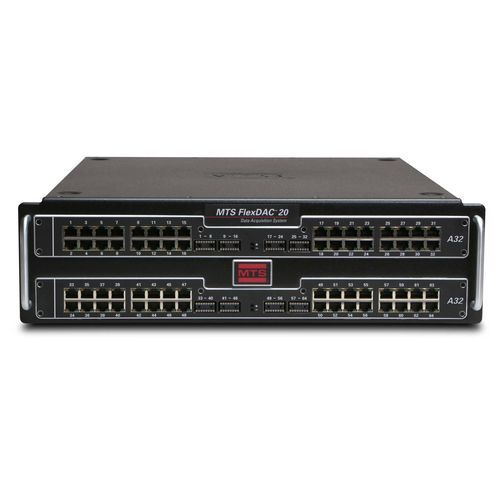

航空航天用途数据采集系统 FlexDAC 20

模块化

MTS FlexDAC 20系列数据采集系统主要用于在力学性能试验过程中采集应变信号。该产品针对电桥应变片型传感器的信号调理和采集做了独特的优化，能够快速部署完成试验任务，并且可以根据需要任意扩展通道数。该产品与 FlexTest 数字控制器精确同步，是进行足尺结构试验时高通道数应变数据采集应用的理想选择。 产品主要特点 集成/同步 采用基于硬件的方式与 FlexTest 控制器进行时钟同步，可获得极高的数据精确性 用途广泛 在不同的测试任务之间可以任意分配数据采集通道资源，满足从一两个通道到数千通道的数据采集任务 加快测试速度 无需在测试后手动合成数据，从而提高生产效率 准确/可重复 自动标定可快速验证和记录测量精确性 一般功能 每个模块的输入通道数 48 单一系统的最大通道数 15,360 输入接口方式 RJ-45 与控制系统同步 硬件同步，所有数据采集通道的A/D转换与FlexTest数字控制器同步，或者采用时戳信号同步 A/D 转换器 每通道 24 位 独立站台 最多 4 个 独立采集速率组 每个站 2 个（最多总计 8 个） 支持的传感器 1/4 桥、1/2 桥和全桥应变片、载荷传感器、模拟 Temposonics 传感器、弦线电位计和电压输入 +/-11mV、+/-110mV、+/-1.1V、+/-11V 与其他供应商集成 是 网络连接 10/100 Base-T 以太网 尺寸 48.26 cm W x 13.21 cm H x 55.5 cm L (19” x 5.2” x 21.85”) 自重(约) 7.76 kg (17.1 lb)
