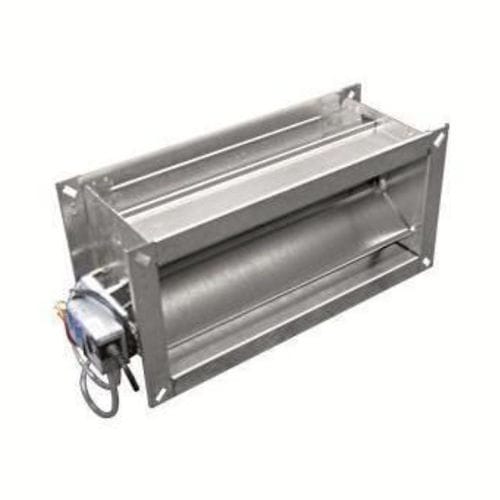

风量调节器 VRF Active

产品概述
VRF Active 风量控制器用于 Comfort Air Technology 系统的矩形风管中，能够在入口压力变化时实现恒定或可变风量控制并可完全截止。可选动态（VRFactive）或静态（VRFactive-s）测量原理。启动和控制需外部电源（电气）。外壳截面符合 DIN EN 1505 推荐的边长，可在狭小安装条件下实现尽可能大的通流截面。外壳带法兰和长孔；带保温的版本配套笼形螺母。

主要特性

• 低风速范围内的高控制精度，通过差压放大实现
• 节能——由于小的差压元件导致的压损极小
• 安装长度非常短，对入口流不敏感，便于集成
• 优化结构，具有高气密性
• 亦可提供静态差压测量，适用于实验室和医院

显著效果：LTG ActiveControl 地图测量

• 在低风速范围内具有最高的测量精度
• 将极短的安装长度与在低风速下的最大控制精度相结合
• 由于对测量元件的空气路径进行优化，对来流不敏感
• 额定流量（Vnenn）最大偏差 5%

技术参数（摘要）

• 风量范围：17 – 约 300 m³/h
• 控制比：10:1
• 差压范围：最高 1000 Pa
• 外壳泄漏：DIN EN 1751 C 级
• 气密截止：DIN EN 1751 第 4 级（200 x 100：第 3 级）
• 控制偏差：距额定流量（Vnenn）最大 5%

尺寸（长 × 宽 × 高，mm）
200 × 100 – 1200 × 400
安装长度 [mm]：135 – 420

结构 / 可选项

• 外壳材质：镀锌钢、涂层、不锈钢（可选）
• 控制：模拟；BACnet（可选）；Modbus（可选）；模拟/数字总线控制
• 测量原理：动态（用于洁净空气）、静态（用于污染空气，可选）
• 附件：消声器 SDE（可选）；MP（可选）；手动调节装置（可选）；保温壳（可选）

技术规格

• 产品名称 / 型号：VRF Active
• 类型：可变体积风量控制器（可选动态和静态测量原理）
• 风量范围：17 – 约 300 m³/h
• 控制比：10:1
• 差压范围：最高 1000 Pa
• 外壳泄漏：DIN EN 1751 C 级
• 气密截止：DIN EN 1751 第 4 级（200 × 100：第 3 级）
• 控制偏差：距额定流量（Vnenn）最大 5%
• 尺寸（L × W × H mm）：200 × 100 – 1200 × 400
• 安装长度：135 – 420 mm
• 材料 / 可选项：镀锌钢、涂层、不锈钢（可选）；保温壳（可选）
• 控制 / 接口：模拟；BACnet（可选）；Modbus（可选）；模拟/数字总线控制
• 附件 / 可选项：消声器 SDE（可选）；MP（可选）；手动调节装置（可选）
