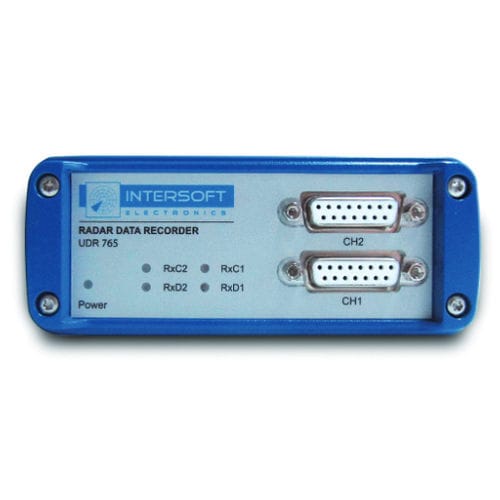

DVR录像机 UDR765

飞机

雷达链的重要组成部分是数据处理装置，其输出数据流包含特定格式的雷达图或轨迹。IE 雷达数据记录仪就是用来记录这些数据的，这些数据在转换成统一格式后，可以通过专用的 RASS® 软件工具进行显示和分析。 RIM782 的雷达数据记录功能与 USB 数据记录仪 (UDR765) 相似。RIM782 有两个串行数据输入端（RS232 或 RS422），支持不同类型的雷达协议。提供的工具可以分析记录的数据是否存在协议错误，或将数据直接转换为显示格式。附加的方位角和时间输入使其成为真正的雷达评估工具。例如，它可以评估提取延迟。此外，由于完整的通信协议与雷达数据一起记录，因此可以对线路质量和通信协议语法进行分析。 支持的协议 RIM782 可以在 RASS 中输入以下无源协议（最高 128 Kb/s）： U-HDLC：基于 HDLC 协议的无源记录，包括 LAP-B 和 X25.3 无源监测。(例如 ASTERIX、RDIF） SYNC 13：无源记录美国雷达上执行的大多数比特协议（CD1、CD2、ASR9 等......）。 LINK 1：被动记录... LINK 1 协议 AIRCAT500 - EV760 - TVT 2 - EADS - RSRP - TPS 77 - RAT31 RIM782 可以输出以下无源协议：U-HDLC - TVT 2 - AIRCAT500 可记录、重放或转换以下协议： AUSTRO - BMIL - CD - ERICSSON 200/SRT - EUROCONTROL - FPS 117 - HUGHES - RAT31S - SVE - TOSHIBA - TRS 22xx
