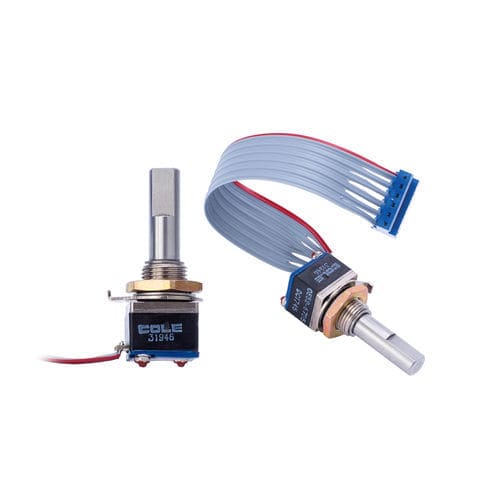

光学编码器 OE52

增量绝对飞机

Cole Instrument 公司已成为极具竞争力的光学编码器制造商，以满足市场对先进开关技术的需求。这种先进的光学技术不使用机械触点，可降低噪音并消除触点反弹。与传统的旋转开关相比，光学编码器更加可靠，使用寿命更长。 我们所有的旋转编码器都使用正交输出，与 2 位重复灰色代码相同。正交 2 位编码是一种相对或增量编码形式，可以确定光栅的方向和幅值，但不能确定绝对定位。在大多数应用中，这都不是问题。 在正交旋转式光栅中，两个检测器用于提供输出 "A "和 "B"。编码器转子要么阻挡红外光，要么允许红外光通过检测器。当轴转动转子时，输出会改变状态以指示位置。输出结果是两个相位相差 90° 的方波。 与集电极开路输出接口时，需要从每个输出端到电源外接上拉电阻，以便在光电晶体管 "关闭 "时为输出端提供高电平。当光线照射到检测器上时，光电晶体管中会产生基极电流，从而有效地将输出接地。这种 "开 "或 "关 "的数字安排使集电极开路器能够与常用的集成电路技术（如 TTL、TTL LS、CMOS 和 HCMOS）连接。 编码 2 位正交 工作电压 5.0 ± .5 VDC 电源电流 最大 30 mA 5 VDC 时 最大逻辑低电平 - 5 V 0.5 V 逻辑高电平最小值 - 5 V 2.5 V 逻辑上升/下降时间 - <30ms @ 16.6 rpm
