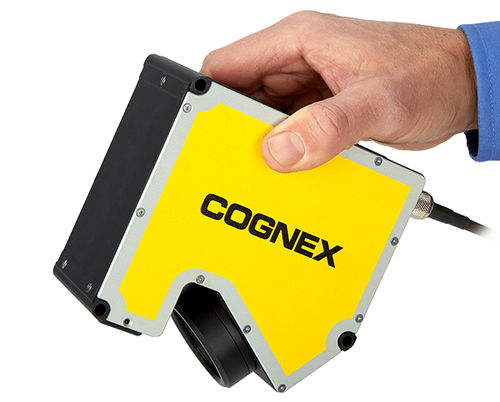

角度位移传感器 DSMax

非接触式激光精准

DSMax 是市面上速度快、分辨率高的激光束 3D 位移传感器，用于以三维形式采集图像和检测产品。此款传感器可提供以下功能： 在全测量范围实现高扫描速率（高达 18 kHz） 图像分辨率最大值（2000 个轮廓点） 快速高动态曝光（HDR）图像 这些功能使该传感器适合测量和检测电子元件之类的较小的部件，这些部件可能具有高反光和不反光特征。 对较小的细节部分进行准确的三维检测 DSMax 将 2000 个轮廓点集中到 31-mm 的视野 (FOV) 中。遍布视野中的轮廓点数量越多，越能详细揭示该部分的细节并提高三维图像的精度，使三维检测更加准确。 快速循环增加吞吐量 DSMax 采集高分辨率三维图像的速度比市面上的其他位移传感器快 5 倍。DSMax 使用高速成像仪、高速压缩传感技术和 CoaXPress® 方案，以大分辨率实现高达 18 kHz（完全视野）扫描速率，在缩短循环时间的同时增大吞吐量。 远心光学件配置优化成像系统 DSMax 配备远心镜头，可以减少阴影并得到高对比度图像。其通过将激光束直接引导至物体，减少从镜头反射的光，增加反射回至成像仪的光来实现这一点。远心光学件配置适合高精度测量，其准确性、可重复性和吞吐量都是应用所必需的。
