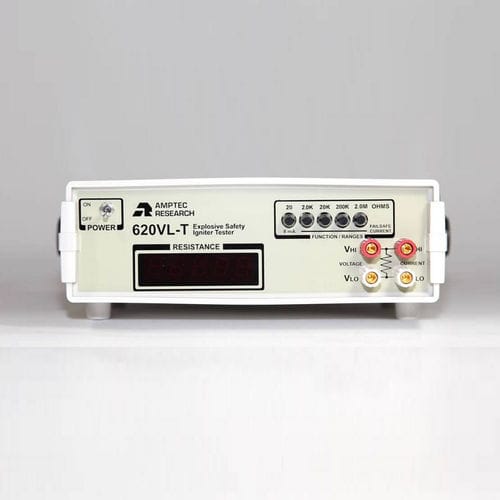

便携式兆欧表 620VL-T

4 线式用于航空工业

AMPTEC 620VL-T 故障安全欧姆表专门设计用于对爆破片、信号弹、桥丝和其他爆炸装置进行超安全测试。620VL-T 符合宽范围电阻要求，并提供故障安全限流电阻网络电路，确保测试电流不超过 8 mA。该产品源自美国空...非核弹药安全委员会批准的 AMPTEC 620A-4 仪表，因此该产品系列成为点火器测试的行业标准。 620VL-T 点火器测试仪是一款便携式数字欧姆表，专门用于爆炸装置的超安全电阻测试。该产品经美国空...非核弹安全委员会批准，与我们的 RS232C 接口 (OP-232) 兼容，是该领域最安全、最易用的产品。 AMPTEC 620VL-T 提供故障安全限流电阻网络电路，确保仪器测试电流不超过 8 mA。万一发生元件故障，输出限流网络仍将有效。如果 620VL-T 发生电气故障，它也能安全失效，从而挽救生命。 620VL-T 是 620 系列产品系列中本质安全型点火器电路测试仪的一部分，几乎可以在 2 Ω 至 20 MΩ 范围内进行高精度电阻测量。 AMPTEC 的每件产品自始至终都在美国制造，并提供一年保修，还免费提供带数据的 N.I.S.T 校准证书。 标称电流 - 5 mA - 50 uA - 5 uA - 0.5 uA - .05 uA 故障安全电流 - 8 mA - 150 uA - 15 uA - 1.5 uA - .15 uA 分辨率 - 1 mΩ - 0.1 Ω - 1 Ω - 10 Ω - 100 Ω
